前言

开启掘金成长之旅！这是我参与「掘金日新计划 · 12 月更文挑战」的第24天，点击查看活动详情 在结束的卡塔尔世界杯八分之一决赛中，巴西队以4：1轻松战胜韩国队，连续八届世界杯晋级八强，我的心情无比的激动，看着自己喜欢的球星，内心十分骄傲。 开始创作本文的时候，满怀欣喜，隐隐看到了内马尔举起了大力神杯。时间定格在12月9日，比赛的第124分钟，是的，巴西??出局了，诸神黄昏之战送走了它的第一位客人，内马尔仰天大哭，他以满身伤痕换取舞者之名，魔笛之子也跑过去安慰他，他真的太不容易了。 在小组赛首轮巴西队2比0击败塞尔维亚队比赛中，内马尔出战79分钟被侵犯9次，创下本届世界杯截至目前单场被侵犯次数的纪录。他下场后一度在巴西队的替补席上啜泣。 有人说是资本阻碍了一群巴西舞者走向冠军?得脚步，在点球大战中门将三次反方向扑倒，是真的被克罗地亚晃到了吗？明明知道克罗地亚是点球大战之王，为什么不首出压场？有人说他们轻视了一群能拼命的人，输在了高姿态上。 是的我说你们说的都对，当输的时候，就站在道德制高点去职责，赢的时候，就站在赞美之山去夸赞，否认他们现在绿茵地里的努力。他们也真的想赢啊，高举大力神杯，跳起胜利之舞。感慨之词就不多言论了。 我统计了历年来巴西队战绩，并对数据进行处理，使用Echarts图表分析。我们来研究下图表具体是怎么实现的？

一、源数据

我通过网上的数据进行整理，具体如下：

[
{ name: "1930年第1届", score: "第一轮", rank: "6" },
{ name: "1934年第2届", score: "第一轮", rank: "14" },
{ name: "1938年第3届", score: "季军", rank: "3" },
{ name: "1950年第4届", score: "亚军", rank: "2" },
{ name: "1954年第5届", score: "八强", rank: "5" },
{ name: "1958年第6届", score: "冠军", rank: "1" },
{ name: "1962年第7届", score: "冠军", rank: "1" },
{ name: "1966年第8届", score: "第一轮", rank: "1" },
{ name: "1970年第9届", score: "冠军", rank: "1" },
{ name: "1974年第10届", score: "殿军", rank: "4" },
{ name: "1978年第11届", score: "季军", rank: "3" },
{ name: "1982年第12届", score: "第二轮", rank: "5" },
{ name: "1986年第13届", score: "八强", rank: "5" },
{ name: "1990年第14届", score: "十六强", rank: "9" },
{ name: "1994年第15届", score: "冠军", rank: "1" },
{ name: "1998年第16届", score: "亚军", rank: "2" },
{ name: "2002年第17届", score: "冠军", rank: "1" },
{ name: "2006年第18届", score: "八强", rank: "5" },
{ name: "2010年第19届", score: "八强", rank: "6" },
{ name: "2014年第20届", score: "殿军", rank: "4" },
{ name: "2018年第1届", score: "八强", rank: "6" },
]

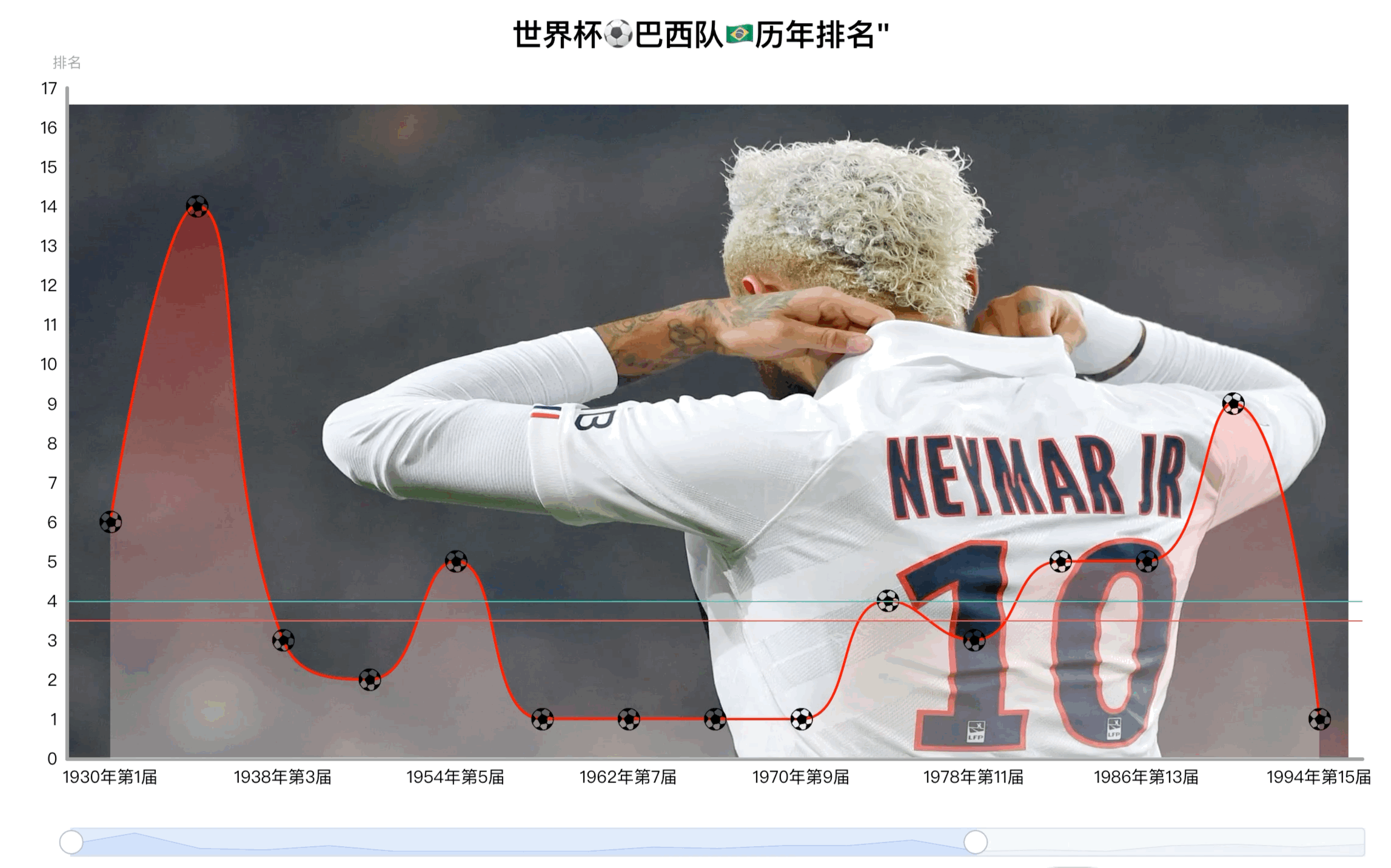

最终效果如下：

二、安装Echarts

安装：

yarn add echarts -S

引入使用：

<script setup lang="ts">
import * as echarts from "echarts";
import { ref, onMounted, getCurrentInstance, reactive } from "vue";
onMounted(() => {
var myChart = echarts.init(document.getElementById("trendLIne-content"));
myChart.setOption({ })
})
</script>

三、背景图实现

可以看到图表使用了背景图片，那么具体是怎么实现呢？主要通过graphic实现，可配置以下内容实现背景图片，但是背景图片必须是以https开头才能显示

       graphic: [
{
// 图形元素类型
type: "image",
// 更新或删除图形元素时指定更新哪个图形元素，如果不需要用可以忽略。
id: "logo",
// 根据父元素进行定位   （0%）, 如果bottom的值是 0，也可以删除该bottom属性值。
bottom: "13%",
left: "6%",
// 层叠
z: 0,
// 决定此图形元素在定位时，对自身的包围盒计算方式
bounding: "all",
style: {
image: "https://gimg2.baidu.com/image_search/src=http%3A%2F%2Fc2.hoopchina.com.cn%2Fuploads%2Fstar%2Fevent%2Fimages%2F200127%2Fb8b1f24f0c8fc6f860ce4a7c12054cb49b56654e.jpg&refer=http%3A%2F%2Fc2.hoopchina.com.cn&app=2002&size=f9999,10000&q=a80&n=0&g=0n&fmt=auto?sec=1673012465&t=b8a96c59fca94f5e18c660b3c2a6d616",
width: 1055,
height: 540,
},
},
],

四、拐点自定义

设置symbol为base64编码的图片，并设置通过symbolSize设置大小

   series: [
{
symbolSize: 20,
symbol: "image://+base64编码",
}

五、线条区域渐进色

通过areaStyle设置区域渐渐色

    areaStyle: {
normal: {
opacity: 0.3,
color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
{
offset: 0,
color: "red",
},
{
offset: 1,
color: "#fff",
},
]),
},
},

六、x轴拖拽

设置自定义拖拽的icon为legendSvg，通过dataZoom属性设置拖拽的样式

const legendSvg = {
line: "path://M-0.000,-0.000 L10.000,-0.000 L10.000,3.000 L-0.000,3.000 L-0.000,-0.000 Z",
};

dataZoom: {
show: true,
icon: legendSvg.line,
realtime: true,
brushSelect: false, //取消拖动手柄
start: 0,
end: 70,
height: 24,
handleSize: "80%",
// handleIcon: 'image://' + img,  //自定义拖拽图标
handleIcon:
"path://M512,512m-448,0a448,448,0,1,0,896,0a448,448,0,1,0,-896,0Z", //icon图标
backgroundColor: "#F5F7FA",
},

七、X轴设置

x轴属性解释具体如下：

• xAxis ：x轴设置
  • name：单位
  • splitLine：网格线
    • show：false （去除网格线）
  • data：x轴坐标显示的数据，数组类型
  • axisLine：设置x轴的轴线
    • show：true（设置显示）
    • lineStyle：设置轴线的样式
      • color：颜色
      • width：宽度
      • type：线条类型
  • axisLabel：设置x轴文字样式
    • textStyle：文字样式，对象类型
      • show：是否展示
      • fontSize：字体大小
      • color：文字颜色
    • formatter：自定义文字，后面跟一个函数，默认会一个参数，x坐标的值

        xAxis: {
type: "category",
splitLine: {
show: false,
},
interval: "auto", // x轴间距
data: data.map((item) => item.name),
axisTick: {
//刻度线
show: false,
},
axisLine: {  ,
show: true, // 把x轴从实线变成虚线
lineStyle: {
// 设置x轴线条样式的颜色
color: "#999",
width: 3,
type: "solid",
},
},
axisLabel: {
textStyle: {
color: "#000", //坐标轴字颜色
fontSize: 14,
},
},
},

八、y轴设置

y轴的属性与x轴基本相同

  yAxis: {
type: "value",
name: "排名",
splitLine: {
show: false,
},
textStyle: {
color: "#000", //坐标轴字颜色
},
scale: true,
max: 17,
min: 0,
splitNumber: 20,
axisLine: {
show: true,
lineStyle: {
// 设置x轴线条样式的颜色
color: "#999",
width: 3,
type: "solid",
},
},
axisLabel: {
textStyle: {
color: "#000", //坐标轴字颜色
fontSize: 14,
},
},
},

写在最后

我想引用嬛嬛的话：世间的阴差阳错从未停歇，都是寻常。诸神黄昏，每一场都会有离开的老将，期待下一届王者归来！
